Testeur Borne de Recharge - Contrôleur IRVE Professionnel

Le testeur de borne de recharge est l'outil indispensable pour tout électricien installateur IRVE. Ce contrôleur IRVE permet de vérifier la conformité et la sécurité des bornes de recharge pour véhicules électriques, conformément aux normes EN 61557 et DIN VDE 0100.

AMAFIBRE propose ce testeur de borne de recharge professionnel, obligatoire pour l'obtention et le maintien des certifications QUALIFELEC IRVE et AFNOR. Sans ce type d'appareil de contrôle, impossible de réaliser les tests de conformité exigés par la réglementation française depuis le décret du 12 janvier 2017.

Pourquoi Utiliser un Testeur de Borne de Recharge ?

Certification Qualifelec et AFNOR Obligatoire

Depuis 2017, tout électricien souhaitant installer des infrastructures de recharge de véhicules électriques (IRVE) d'une puissance supérieure à 3,7 kW doit être qualifié. Cette qualification IRVE est délivrée par Qualifelec ou AFNOR et nécessite de disposer d'un appareil de test pour valider les installations.

• Niveau P1 : Installation sans configuration spécifique
• Niveau P2 : Bornes communicantes et intelligentes
• Niveau P3 : Charge rapide haute puissance DC

Conformité Réglementaire NF C 15-100

Le contrôleur IRVE permet de vérifier que chaque installation respecte la norme NF C 15-100-7-722 spécifique aux bornes de recharge. Les tests incluent :

• Vérification des protections différentielles (DDR)
• Contrôle de la mise à la terre (PE)
• Test de la communication EVSE entre borne et véhicule
• Mesure d'isolement et d'impédance de boucle

Sécurité des Installations IRVE

Une borne de recharge mal installée présente des risques réels : surchauffe, court-circuit, voire incendie. Le testeur de borne de recharge permet de détecter ces problèmes avant la mise en service, protégeant ainsi vos clients et votre responsabilité professionnelle.

Caractéristiques du Contrôleur IRVE

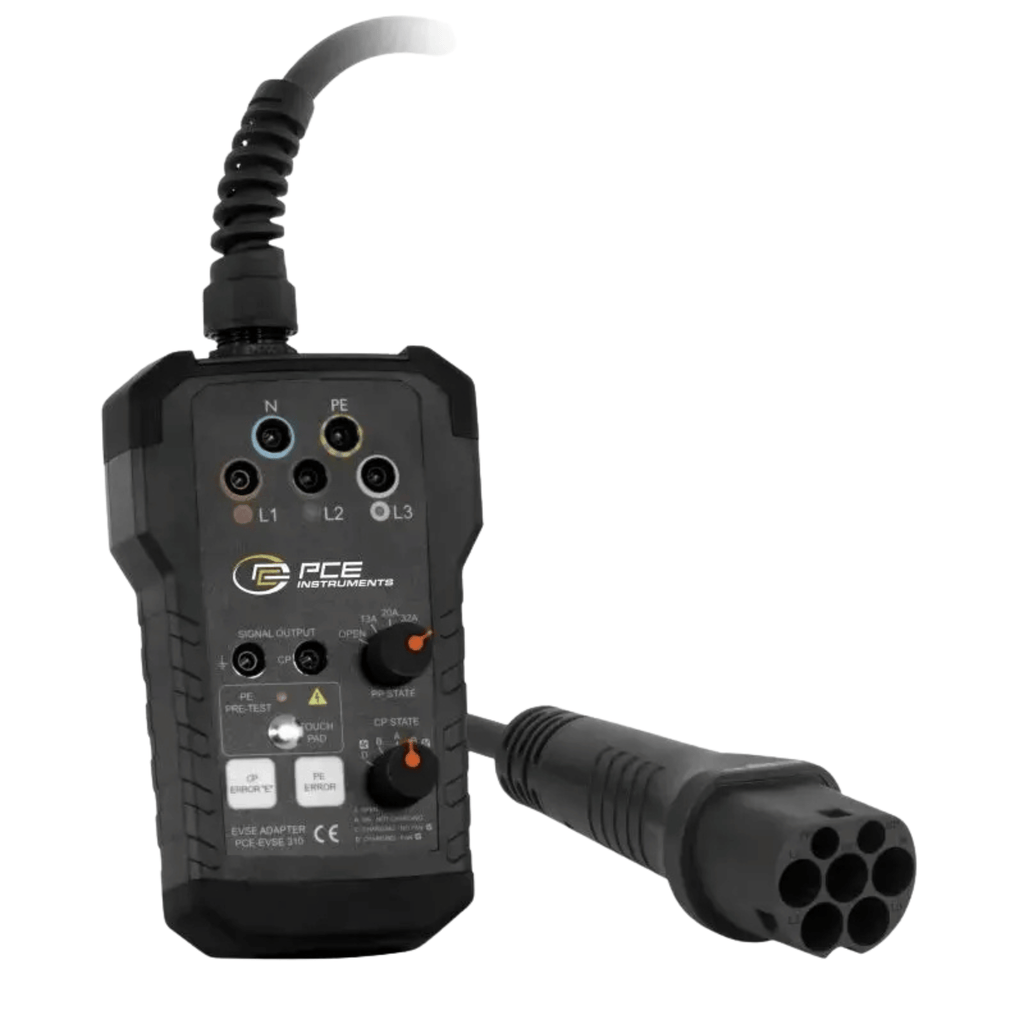

Simulation Véhicule Électrique (CP State)

Le testeur EVSE simule différents états du véhicule électrique via le signal Control Pilot (CP) pour tester la réaction de la borne :

• État A : Véhicule déconnecté
• État B : Véhicule connecté, pas de demande de charge
• État C : Charge en cours, sans ventilation requise
• État D : Charge en cours, avec ventilation requise
• État E : Erreur (test de sécurité)

Simulation Câble de Charge (PP State)

Le sélecteur Proximity Pilot (PP) permet de simuler différentes capacités de câble de charge :

• 13A : Câble standard (résistance 1500Ω)
• 20A : Câble intermédiaire (résistance 680Ω)
• 32A : Câble haute capacité (résistance 220Ω)
• OPEN : Câble non connecté

Tests de Sécurité Électrique

• Test préliminaire PE : Vérification de la mise à la terre
• Simulation erreur CP "E" : Test des protections de sécurité
• Simulation défaut PE : Vérification coupure en cas de défaut terre
• LED détection tension : Indicateurs L1, L2, L3, N, PE
• Prise de mesure : Test du compteur électrique intégré
• Bornes 4mm : Connexion oscilloscope pour analyse PWM

Compatible avec Quels Testeurs d'Installation ?

Ce contrôleur IRVE s'utilise en autonome ou en complément des principaux testeurs d'installation multifonctions du marché :

• SEFRAM MW9665 et MI3155ST (avec AUTOSEQUENCES®)
• Chauvin Arnoux série CA
• Fluke 1664 FC
• Metrel série MI
• Megger MFT
• Tout testeur conforme EN 61557

Pour Quels Professionnels IRVE ?

• Électriciens IRVE qualifiés P1, P2, P3
• Installateurs de bornes de recharge domestiques et professionnelles
• Techniciens de maintenance IRVE (qualification MA1/MA2)
• Bureaux de contrôle et organismes de vérification
• Centres de formation IRVE agréés Qualifelec/AFNOR
• Entreprises d'électricité générale diversifiant vers l'IRVE

Normes et Certifications

• EN 61557 : Sécurité des appareils de contrôle
• DIN VDE 0100 : Normes allemandes installations électriques
• NF C 15-100-7-722 : Norme française spécifique IRVE
• IEC 61851-1 : Systèmes de charge véhicules électriques
• Marquage CE

Contenu du Kit

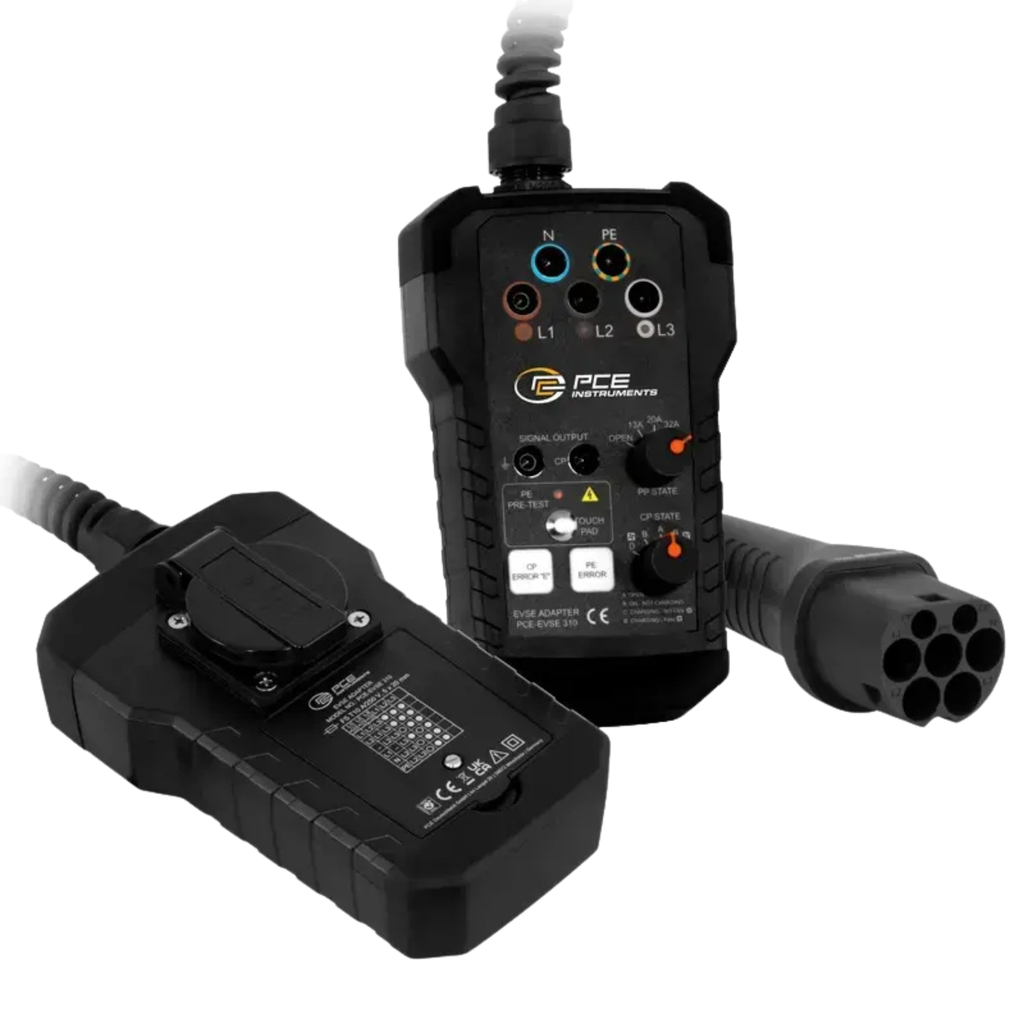

• 1 x Contrôleur IRVE avec sélecteurs CP et PP

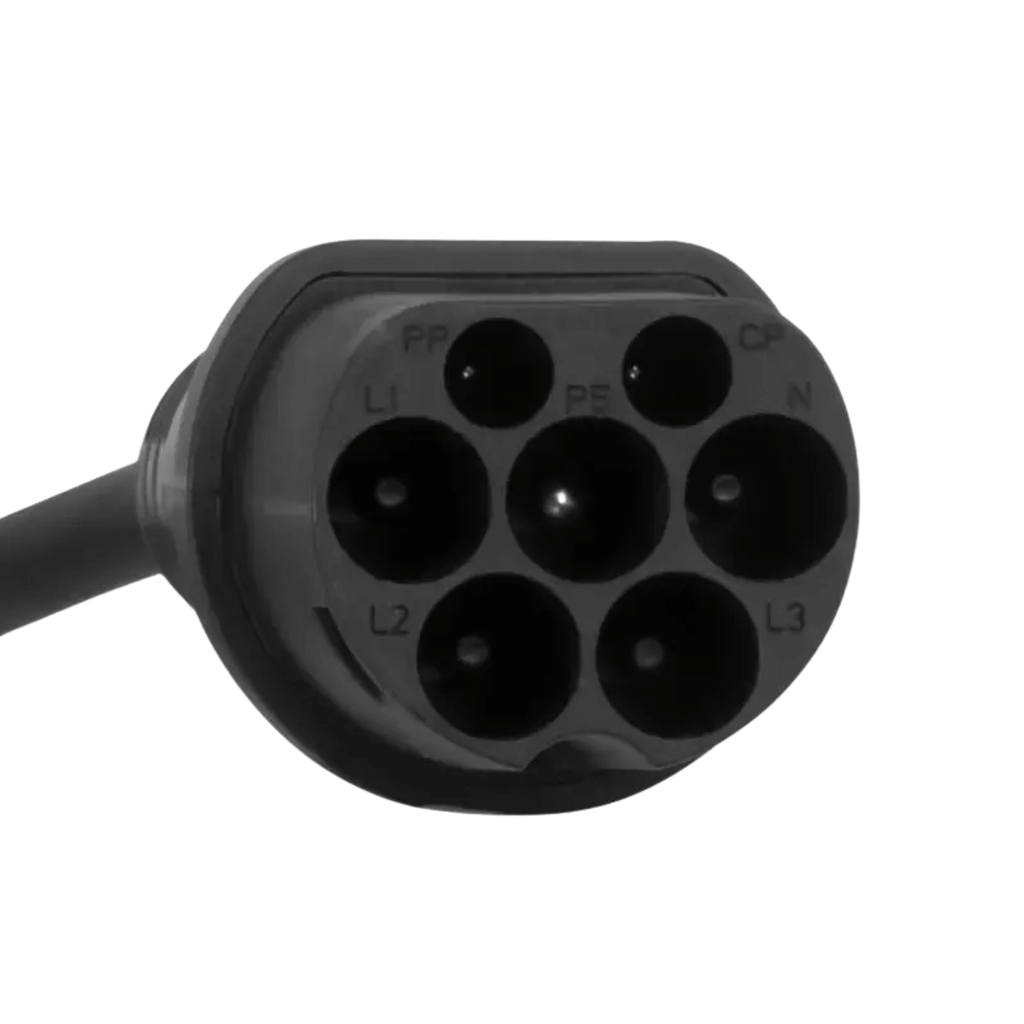

• 1 x Adaptateur EVSE avec connecteur Type 2
• 1 x Étui de transport rembourré professionnel
• 1 x Manuel d'utilisation en français
• Option disponible : Adaptateur Type 2 vers Type 1

Garantie et Livraison AMAFIBRE

Garantie 2 ans constructeur. Livraison 24 à 48 heures partout en France métropolitaine. Support technique disponible au 04 22 16 43 96 du lundi au vendredi.

AMAFIBRE — Votre fournisseur spécialisé en matériel pour techniciens IRVE depuis 2017. Retrouvez également nos bornes de recharge, testeurs EVSE-300, et tout l'équipement professionnel pour l'installation et la maintenance des infrastructures de recharge.
